DX-BF输电线路覆冰在线监控系统

2011-08-03

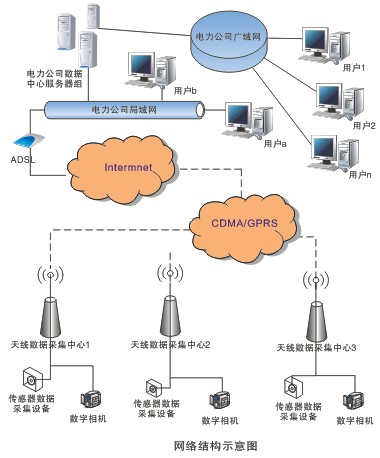

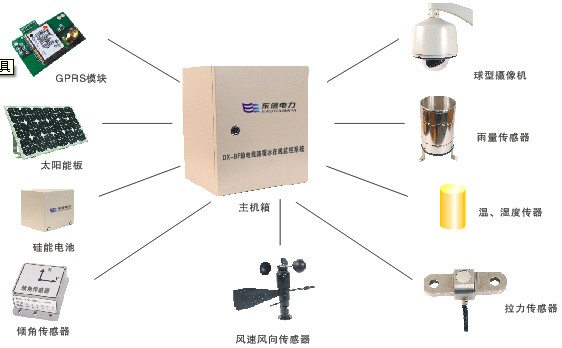

　　DX-BF输电线路覆冰在线监控系统主要由线路监测数据采集终端、服务器端的专家库及理论模型、管理端的数据库中心和客户端监控中心软件组成，系统把终端采集过来的信息通过后台的专家库和各理论模型进行监控分析。采集终端安装在各监测点（如杆塔、绝缘子、导线等）上定时和实时的完成环境温度、湿度、风速、风向、导线拉力、绝缘子风偏角等信息的采集，并通过GPRS通信模块把数据发送至监控中心。监控中心分析软件利用专家库、覆冰载荷计算模型、杆塔三维受力状态数学模型、导线覆冰生长预测模型等进行计算，监测数据参数等可通过远程设置，实现对气象条件、导线等值覆冰厚度、杆塔不均衡张力、导线温度、绝缘子泄漏电流等实时监测，也可通过与历史同期数据的对比，及时给出预警和报警信息（预警值和报警值用户可以自定义），为线路检修提供决策依据，有效地预防覆冰倒塔等事故的发生。产品设计依据国网公司企业标准：Q/GDW554-2010《输电线路等值覆冰厚度监测装置技术规范》。

导线等值覆冰厚度在线监测功能：
　　通过在线测量绝缘子垂直荷载的变量，建立在一个垂直档距单元内导线自重、风压系统（导线截面、组合形式、风速、风向等）、绝缘子倾角、绝缘子重直荷载和导线等值覆冰厚度的数字模型。适时检测在一个垂盐霜当距单元内等值覆冰厚度的变化，再根据线路设计标准，为用户提供预警值。
微气象数据监测功能：
　　测量微气象环境的温度、湿度、风速、风向、日照辐射强度等，为系统计算模型提供参数。
杆塔受力状况监测、分析功能:

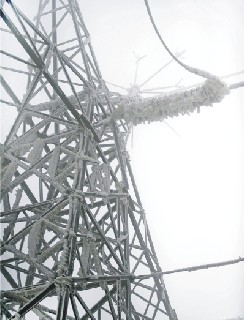

　　相邻档的不均匀覆冰或线路不同期脱冰会产生张力差、损坏金具、导线和绝缘子及使导线电气间隙减少，发生闪络，也有可能破坏杆塔；通过在线监测绝缘子倾斜度及绝缘子重直荷载，建立杆塔三维受力状态的数学模型，适时监控杆塔受力状况，在恶劣气候和异常情况下，进行杆塔受力分析，在最大限度的条件下，杜绝不平衡张力造成倒塔事故的发生。
风偏状态分析功能:
　　通过在线监测绝缘子倾斜度以及风向、风速，建立绝缘子倾斜度、风向、风速和风偏系数（设计值）的数学模型，找出在不同的气象条件下，风偏系统和电气距离之间的对应关系，验证风偏系数取值的合理性，为线路设计和改造提供依据。

视频在线监测功能:

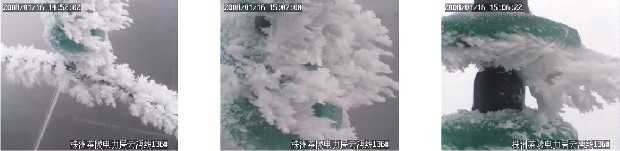

　　采用现代视频技术，获取半球水平360°旋转，垂14.50°任一点的图像，景深范围可在200-400米内选择，图像通过GPRS/CDMA技术将需要的图像传至接收系统。
导线应力在线监测功能:
　　通过在线测量导线垂直应力和水平应力的变化量，建立导线应力变化在不同的气象条件（覆冰、风向、风速）和导线舞动状态下的数学模具，分析气象条件与导线应力变化量之间的对应关系，根据设计要求和导线的机械特性提出预警值。
后台系统功能:
　　数据库，数学模型分析，报表生成，预警功能等。

　　拉力传感器能够满足被替代金具的各种功能并已经通过相应的试验，能经受设计工作电流（包括短路电流、雷击电流）、抗干扰、工作温度及环境条件等情况的考验，标称破坏载荷应大于相应悬挂金具标称破坏载荷的1.2倍，采用合适的材料和生产工艺制造，满足使用寿命的要求。
　　温度、湿度、风速、风向传感器，耐低温、抗干扰并能在冰雪天气正常工作，技术指标和功能的设计参照“QX-T 1-2000 Ⅱ型自动气象站”气象行业标准要求，并通过权威部门的相关测试。
　　数据采集终端的通信协议符合国家电网的统一规约，并能够将相关信息接入主站系统，采用GPRS无线通信结合UDP协议进行图像数据的实时传输，同时支持短信模式对设备的即时唤醒。
　　终端内部包含高效率电源供电模块，平均电源转换效率大于4.55%，结合对每一个外设或功能模块的智能电源开关控制，同时可以设定大功率外设的开启电压（如红外灯、云台、摄像机等），保证在电源不足时能够实现基本功能。

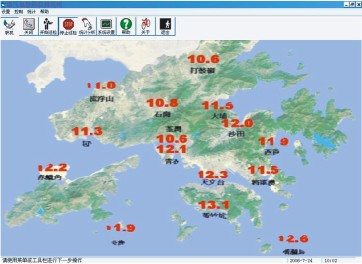

典型界面01

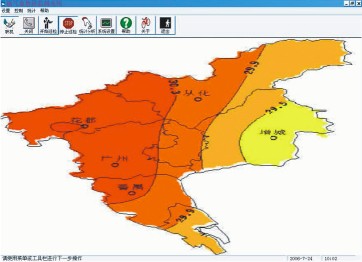

典型界面02
