2011-08-03

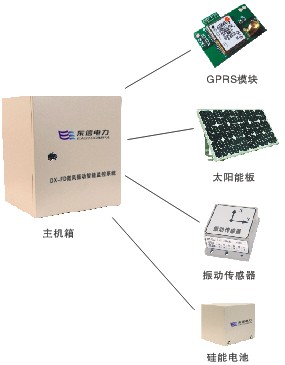

　　DX-FD微风振动智能监控系统由导线振动监测仪、气象环境观测站、线路监测基站和监测中心组成，其中导线振动监测仪安装在导线、地线或OPGW上，气象环境观测站和线路监测基站安装在杆塔上，监测中心设置在电力运行单位。导线振动监测仪和气象环境观测站将采集到的微风振动、风速、风向、气温、湿度等数据按无线传感器网络的方式发送给线路监测基站，线路监测基站再将处理后的数据通过GPRS/CDMA/SMS发送给远程的监测中心，监测中心对导线微风振动、气象环境等状态参数进行在线分析，完成多参数预警、趋势分析、统计报表、预测疲劳寿命等功能。产品设计依据国网公司企业标准：Q/GDW245-2010《输电线路微风振动监测装置技术规范》。

采集导线、地线动弯应变，进行相应存储，并将测量结果通
过通信网络传输到状态监测代理装置或状态监测系统。
自动采集功能，按设定时间间隔自动采集导线动弯应变。
受控采集功能，能响应远程指令，按采集方式、自动采集时
间、采集时间间隔、采集点数启动采集；
对线上微风振动监测仪，含电源电压、工作温度采集功能；
网络授时功能。能够接收状态监测代理装置或状态监测系
统的对时命令，每天对时一次，对时误差应不超过5s。单
元时钟24h内走时误差小于1s。

数据合理性检查分析功能，对采集数据进行预处理，自动识别并剔除干扰数据；
对原始采集量的一次计算功能,能直观反映微风振动水平的弯曲振幅数据。
存储至少30天以上弯曲振幅状态量数据。
