DX-QX微气象参数在线监测

2011-08-03

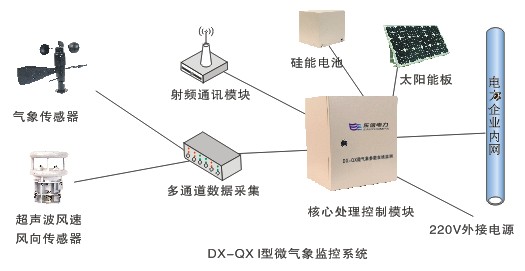

　　DX-QX 系列微气象在线监测系统集气象探测传感技术、数字信息处理技术、低功耗技术、无线通讯技术、能源管理技术、抗干扰技术以及计算机技术为一体的高新技术产品，该系统通过各种气象传感器测量温度、湿度等气象要素及其变化状况，通过网络传输到送变电状态监测中心，从而实现对任何地段的输电线路的气象参数进行全天候的监测，并可设置临危报警气象环境参数。当出现临危恶劣气候环境时，自动预报警。
　　输电线路气象在线监测主要是针对各种气象参数进行监测，便于运行部门在紧急状况下指定应对措施，同时也可长期积累大量的气象数据，为线路的规划设计及状态检修提供可靠依据。
产品设计依据国网公司企业标准：Q/GDW243-2010《输电线路气象监测装置技术规范》。

　　输电线路气象在线监测主要是针对各种气象参数进行监测，便于运行部门在紧急状况下指定应对措施，同时也可长期积累大量的气象数据，为线路的规划设计及状态检修提供可靠依据。
微气象数据监测：安装点微气象环境的温度、湿度、风速、风向、气压、日照、雨量、太阳辐射等气象参数。
数据处理：将采集到的数据进行存储、统计、分析。
　　数据分析：将收集的数据自动绘制成监测点的年各风向频率图、年风速直方图、年降雨量分布图、年降雨量直方图、全年连续无降雨日数图、年温湿均布图、年气压曲线图、年日照强度分布图、年高湿度分布图、年临危气候分布图。

数据采集前端采用了多层屏蔽、抗干扰、抗雷击技术，确保系统运行稳定可靠；
防雷及防线路闪络设计，机壳经过杆塔与大地连接，各传感器及信号变送器输入端全部采用3级以上防雷器件。
主板采用低功耗设计，主要功耗设备（包括图像设备、各传感器、信号变送器等）采用无触点电子开关控制，不用时关闭。
主板地线设计采用抗干扰设计，数据采集信号双端差分式输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术。可确保数据采集的准确和可靠。
数据采集前端采用大功率硅能电池＋单晶硅快速太阳能充电，低功耗设计，可确保无太阳工作大于30天。
前端设备将初步处理的数据进行打包，借助GPRS无线网络技术传输到后台监控中心，并接受运行监控中心发送的运行参数设置指令。
后台软件根据用户需求，可以灵活设定采样时间，发送定时数据时间等。

可定时或及时采集环境温度、湿度、风速、风向、气压、雨量、日照等气象参数。
机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。
连接电缆全部采用双屏蔽电缆，各种接头采用金属航空头：屏蔽、防水、防尘、连接可靠。
采用智能化大范围远程分布式数据实时监测在线传输方式，系统组态灵活，可与视频监测系统搭配一起使用。
安装方便：线路带电或停电均可进行实施。
