DXSG-H2000输变电设备在线监测集控平台系统

2011-08-03

　　随着智能电网建设工作的高速发展，经济、高效的输电线路检修方式日益受到电力系统的重视，为准确获取输电线路设备状态，各类输电线路在线检测装置不断得到应用，例如盐密检测系统、绝缘子泄漏电流检测系统、动态增容系统、视频监控系统等。但对于信息技术的应用存在以下几个问题：
1）检测系统种类繁多，无统一的数据存储及传输规约，导致信息不能共享，形成一个个的“信息孤岛”；
2）管理系统信息量大，重要信息不能得到实时反应，对生产管理工作缺乏指导意义；
3）状态检测系统信息与日常生产管理流程脱节，生产管理人员无法共享信息；
4）众多系统的应用，增加了工作量与运行管理成本。

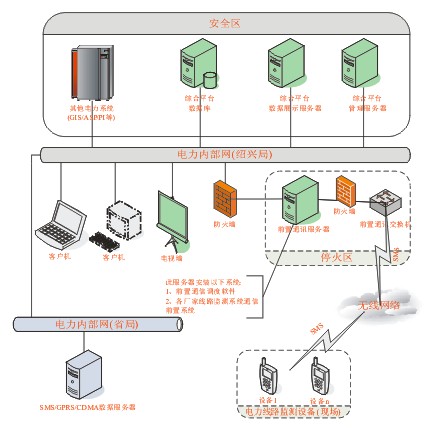

　　DXSG-H2000输变电设备在线监测集控平台系统专为解决以上问题量身定制，该系统是由通讯集群设备、数据挖掘、数据综合展示应用系统以及大屏显示设备组成的应用方案，系统设计以保留原有监测系统完整性为指导原则，以构建绿色IT应用，促进IT资源的集约化利用，实现可持续发展为目标。旨在规划设计网、省、市级电力公司高压输电线路（含特、超高压）安全运行监测和状态检修监测分析中心系统，形成多点多参数的分散监测、集中监控和分析处理的系统布局。

前端监测机系统：在线监测、无线数据通信装置等；
监测控制中心系统：前置通讯交换机、数据抽取装置、数据综合展示模型、大屏控制系统等；
集群通信系统：网络、点对点和一点对多点数据通信系统等；
数据库系统：ORACLE 10.2等（可定制）；
数据展示模型：各监测系统、电网实时信息、管理信息分析的展示等应用模型；
技术标准：通信接口标准，数据交换标准、数据显示标准、数据评价标准以及技术要求、监督标准，中心系
统管理标准等。
状态诊断模型：电网设备疲劳分析诊断、设备使用年限评估、灾害预警等模型等；
终端用户系统：用户管理配置系统、专家分析系统、数据展示应用系统等。

规范性：采用SOA架构设计，遵循CIM模型规范，采用IEC61970/61968 CIM公共信息模型进行系统建模；
安全性：通信集成屏蔽技术、数据加密过滤技术的应用可有效地保护检测系统的应用安全；
实时性：通过与各子系统的实时通讯，及时展现“最新”的信息；
有效性：结合状态检测系统与管理系统的海量数据，进行智能诊断、分析、展示，全面掌握电网运行状况；
智能性：智能调度、切换、管理技术的应用，实现了系统的免维护工作模式和集约管理，控制系统的运行成本；
扩充性：数据展示功能的设计遵从模式－子屏－功能的设计思想，可以实现系统的扩充性。

该系统的使用对使用单位来说，将重点的信息公布出来，提高整体的运行、管理水平，具体体现在以下几个方面： 1）有助于提高电力企业的运行管理水平
2）抢险、抗灾指挥中心，为工作指挥提供辅助决策 3）为监测系统及设备供应商的选择提供决策依据

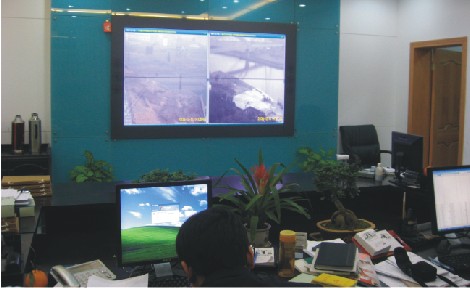

值班环境（大屏及办公座席）

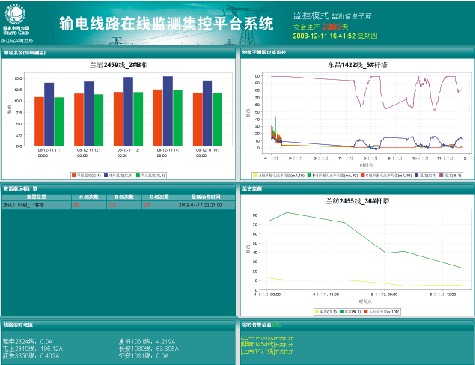

监控模式－监测信息子屏

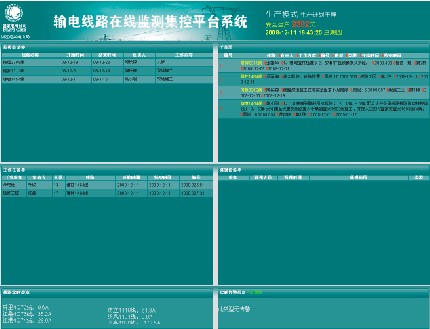

生产模式－生产信息子屏

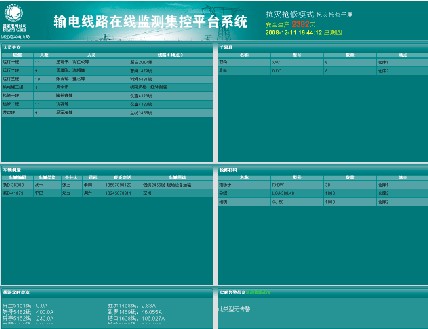

抗灾抢修模式－抗灾抢修子屏
